| 品牌：*** | 型号：CPTH2020 | 设备类型：UPS电源阵列 |
| 输入电压范围(V)：380X(1+20% / -25%)VAC | 输出电压范围：380VAC±1%V | 重量(kg)：105 |
| 额定容量(KVA)：20KVA |

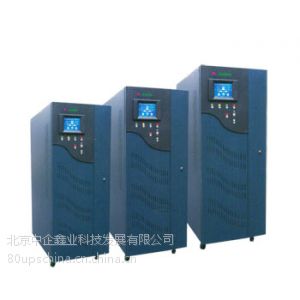

CPTH系列数字化不间断电源是采用全数字化控制的高性能在线式不间断电源系统。该系列产品专为环境恶劣地区及出现断电、市电高低不稳、电压瞬时跌落、减幅振荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等而设计。并且适用范围广，银行、证券、邮电、铁道、电力等都可使用，同时采用A+X完全并联的方式进行扩容，增强其可靠性。
广东CPTH数字化UPS特点：
【绿色环保电源】具备PFC功能可***用户的输入电力线电流的正弦化，且电网侧的输入功率因数COSφ≥0.95，对电网的谐波污染非常小。
【全数字化控制】机器采用高速的双DSP进行全数字化的控制，能***每台机器性能的一致性和机器长期工作的稳定性。
【友好易用的操作界面】汉化的、图形的、***人性化的显示操作界面***方便用户的使用和操作
【电池管理功能】UPS系统具有***的电池管理功能，主要包括电池充电电压、充电电流显示、电池故障检测、电池放电后备时间预测能及电池自检。
【延时软起动功能】UPS系统的延时软起动功能，能大大减小系统起动过程中对设备和电网的充击
【告警和保护功能】UPS系统具有多种告警方式，可通过声、光、LCD、干结点以及网络传输方式对当前发生的告警进行及时、准确和详细的提示。
【冷启动功能】UPS系统在没有交流电源输入时用电池可以直接启动UPS、在没有电池时可能用市电直接启动UPS。
【市电恢复自启功能】市电掉电转电池逆变时，当电池放电欠保护后若市电再恢复UPS能自动重新启动并转市电逆变恢复对负载的供电，无需人工手动恢复。
【并机功能】具备热并热退的并机能力，能非常容易而方便地实现并机操作，通过并机能实现扩容和提高系统可靠性的目的。
产品型号 | CPTH2020 | CPTH2030 | CPH2040 | CPTH2060 | CPTH2080 | |
额定功率 | 20kVA/14KW | 30kVA/21KW | 40kVA/28KW | 60KVA/42KW | 80KVA/56KW | |
输入 | 额定电压 | 三相四线输入，额定电压380VAC | ||||
电压范围 | 380X(1+20% / -25%)VAC | |||||
频 率 | 50Hz±5Hz | |||||
功率因数 | >0.95 | |||||
输出 | 电 压 | 三相四线输出380VAC±1% | ||||
频 率 | 在正常输入条件下为±5%，输出跟踪旁路频率；输入频率超过±5%或在电池供电状态下,输出频率为额定之±0.1% | |||||
频率跟踪速率 | 3Hz/S | |||||
功率因数 | 0.7 | |||||
峰值因数 | 3:1 | |||||
电压失真度 | ≤3（线性负载） | |||||
动态响应瞬变范围 | 在0%-***或100-0%的负载变化条件下输出电压变化下小于±5%额定电压（阻性负载）。 | |||||
动态响应恢复时间 | ≤20ms | |||||
过载能力 | 105-125%额定负载下10min，125-150%额定电压下5s | |||||
旁路工作电压 | 380X(1±15%)VAC | |||||
市电工作效率 | 91% | 91% | 92% | 93% | 94% | |
电池 | 类型 | 密封式免维护铅酸蓄电池 | ||||
电池节数 | 32节 | |||||
额定电压 | 384VDC | |||||
充电电流 | 4A（电池容量超过100Ah时，宜外配充电器) | |||||
转换时间 | 0 | |||||
噪声（离开1米处） | <55dB | |||||
面板显示方式 | LCD大屏幕 | |||||
电磁兼容满足 | GB7260.2 | |||||
电涌保护 | 达到IEC60664-1规定的IV类安装位置要求，即承受1.2/50μS+8/20μS 混合波能力不低于6kV/3kVA | |||||
防护等级 | IP21 | |||||
环境 条件 | 工作温度 | 0℃-40℃ | ||||
相对湿度 | 20%-90%，无凝露 | |||||
海拔高度 | <1000m | |||||
体积 | 宽×高×深 | 420×785×1215 | 673×835×1550 | |||
重量 | (kg) | 105 | 130 | 145 | 270 | 280 |
